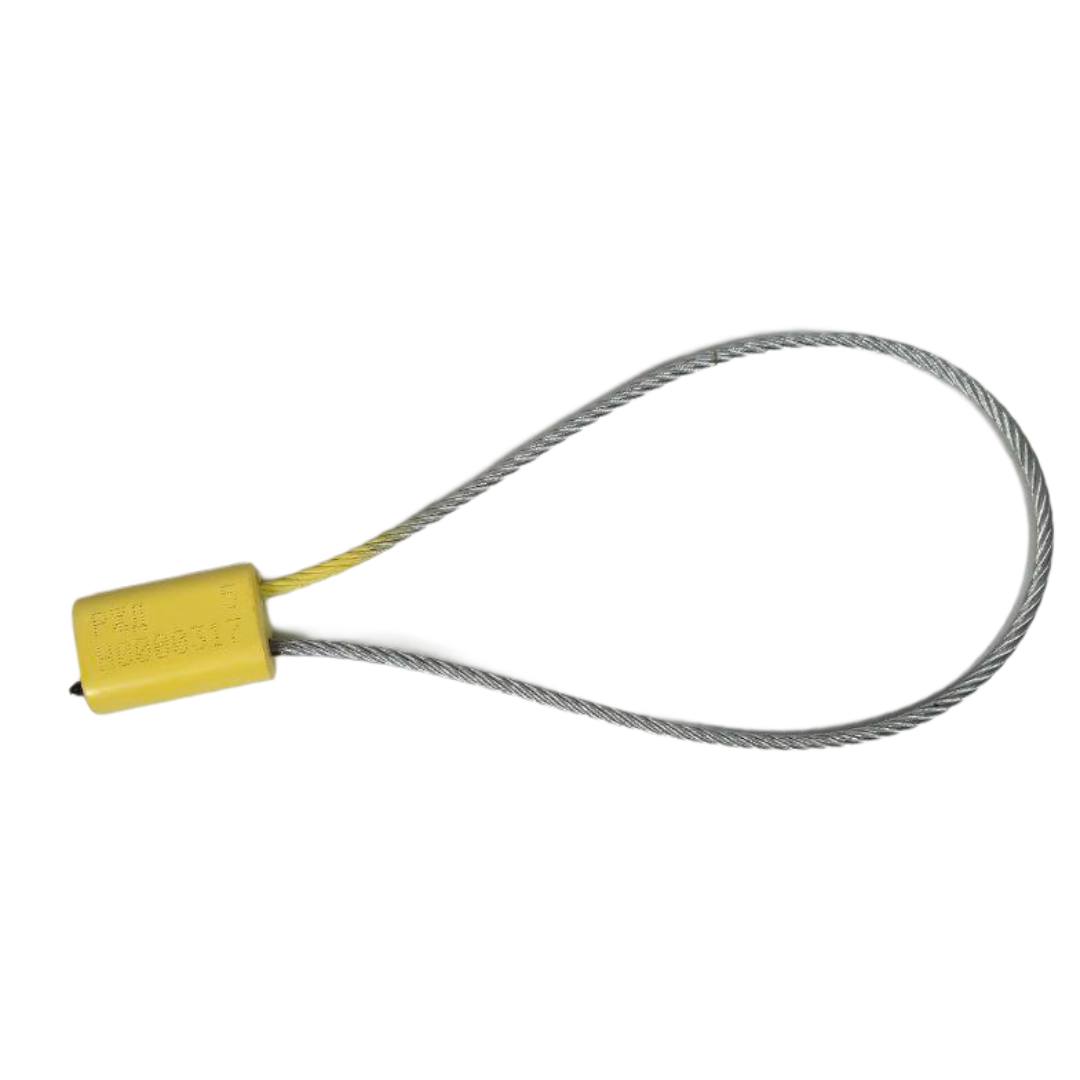

ЗПУ «КРИСТАЛЛ»

Изготовитель: АО «ОКТБ Кристалл»
Тип: универсальные ЗПУ

ЗПУ «КРИСТАЛЛ» предназначены для пломбирования:

• универсальных крытых вагонов;
• специализированных изотермических вагонов (рефрижераторы и вагоны-термосы);
• крытых вагонов-хопперов для перевозки зерна, минеральных удобрений, цемента;
• крытых вагонов для перевозки легковых автомобилей;
• универсальных цистерн;
• универсальных контейнеров.

Конструкция ЗПУ «КРИСТАЛЛ» является моноблочной, состоящей из корпуса, с запирающим механизмом, и каната диаметром 4,6 мм, жестко закрепленного одним концом в корпусе, другой конец каната взаимодействует с запирающим механизмом в процессе пломбирования.

Канат имеет длину 500 мм.

Конструкция ЗПУ «Кристалл» запатентована АО «ОКТБ Кристалл» (патент на полезную модель №210154 и промышленный образец №130092).

ЗПУ «Кристалл» соответствует ГОСТ Р 59164-2020.

ЗПУ «Кристалл» имеет акт экспертного исследования №5435/8-6-24 от 02.12.24 г. о невозможности изготовления дубликатов ЗПУ и их составных частей вне заводских условий, и о соответствии степени защиты от подмены и подделки.

ЗПУ «Кристалл» соответствие требованиям устойчивости к несанкционированному неразрушающему криминальному вскрытию, акт экспертного исследования №5435/8-6-24 от 02.12.2024 г. ФБУ РФЦСЭ при Минюсте России, акт экспертного исследования №7599/8-6-24 от 09.12.2024 г. ФБУ РФЦСЭ при Минюсте России.

ЗПУ «Кристалл» состоит из корпуса, в котором неразъемно зафиксирован отрезок каната (гибкий стержень), механизма фиксации гибкого стержня, состоящего из подпружиненного ролика, взаимодействующего с канатом при замыкании ЗПУ. Для защиты механизма фиксации от воздействия щупами со стороны входного окна ЗПУ размещена защитная шайба. Для удобства замыкания гибкого стержня внутри проходного отверстия размещен пластмассовый ориентатор, выталкиваемый наружу при пропускании каната.

На одной стороне корпуса методом ударно-точечной маркировки нанесено:

•  наименование перевозчика – ОАО «РЖД»;
•  индивидуальный номер, состоящий из буквы и 7 цифр;
•  последняя цифра года изготовления.

На торцевых сторонах корпуса нанесена (выполнено в пресс-форме) следующая информация:

•  товарный знак завода-изготовителя;
•  наименование ЗПУ – «Кристалл»;

Для снятия ЗПУ «Кристалл» с узла пломбирования вагона (контейнера) используются тросорезы или клещи-кусачки.

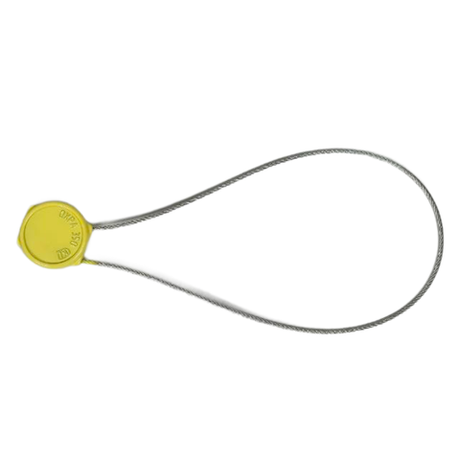

ЗПУ "ОХРА-350"

Изготовитель: ООО «СотекКомЦентр»
Тип: специализированное ЗПУ

ЗПУ «ОХРА 350» является изделием одноразового использования.

Предназначено для запирания и одновременного пломбирования цистерн, перевозящих сжиженные газы и имеющих в запорно-пломбировочных узлах отверстия не менее 2,5 мм.

ЗПУ «ОХРА 350» может также использоваться для пломбирования других опасных грузов, требующих контроля и защиты при их транспортировании и временном хранении согласно НОСТ Р 52734.

Конструкция ЗПУ «ОХРА 350» состоит из цилиндрического корпуса с жестко зафиксированным в нем отрезком троса.

В корпусе имеется сквозной канал со стороны цилиндрической боковой поверхности для ввода свободного конца троса. Длина гибкого элемента (каната) – 455 мм, диаметр – 2,2 мм.

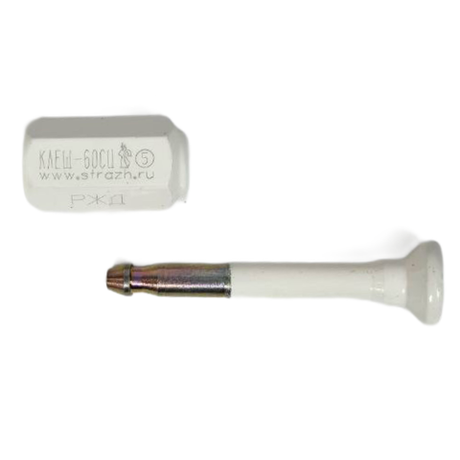

ЗПУ «Клещ-60СЦ»

Изготовитель: АО ИПК «Страж»
Тип: стержневые ЗПУ

Конструкция ЗПУ «Клещ-60СЦ» запатентована АО «ИПК «СТРАЖ». (Патенты РФ №№2053601, 2075111, 2117998).

ЗПУ «Клещ-60СЦ«сертифицировано на соответствие требованиям устойчивости к несанкционированному неразрушающему криминальному вскрытию (Сертификат, выданный ФКУ «Научно-исследовательский центр «Охрана» МВД России РОСС RU.С305.Н00886 №0075656).

ЗПУ «Клещ-60СЦ» соответствует классу усиленное пломбировочное устройство по международному стандарту «Устройства пломбировочные механические для грузовых контейнеров» (ISO 17712:2013). Сертификат №41576801-04-С17-0544, выданный фирмой «Dayton T Brown» (США).

ЗПУ «Клещ-60СЦ» имеет заключение ВНИИПО МЧС России в части соответствия требованиям пожарной безопасности.

ЗПУ «Клещ-60СЦ» состоит из двух компонентов: втулки и стержня. Внутри полости втулки размещена пружинная цанга, лепестки которой взаимодействуют с кольцевой канавкой, выполненной на стержне при замыкании ЗПУ. ЗПУ «Клещ-60СЦ» используется для пломбирования узлов запирания контейнеров. Удлиненный вариант стержня предназначен для пломбирования контейнеров, имеющих узел запирания в нижней части контейнера.

На головке стержня методом лазерной маркировки нанесен индивидуальный номер, состоящий из буквы и 7 цифр. На корпусе втулки методом лазерной маркировки нанесена следующая информация:

• наименование перевозчика – РЖД;
• товарный знак завода-изготовителя;
• наименование ЗПУ – «Клещ-60СЦ»;
• последняя цифра года изготовления.

Индивидуальный номер, идентичный номеру на головке стержня, нанесен на корпусе втулки методом ударно-точечной маркировки с глубиной рельефа не менее 0,2 мм.

Для снятия ЗПУ «Клещ-60СЦ» с узла пломбирования контейнера используются клещи-кусачки.

ЗУ "ТП-40"

Запорное Устройство "ТП-40"  используется для запирания пустых грузовых вагонов различных видов: крытых, вагонов - хопперов, вагонов - цистерн, изотермических вагонов, крытых вагонов для перевозки легковых автомобилей, а также контейнеров с диаметром отверстий проушин не менее 6 мм.

ЗПУ «ТП 2800-02»

Изготовитель: ООО «ТРАНС-ПЛОМБИР»
Тип: универсальные ЗПУ

Конструкция ЗПУ «ТП 2800-02»

Моноблочное запорно-пломбировочное устройство «ТП 2800-02» является универсальным устройством для запирания и пломбирования:

• автофургонов;
• всех типов вагонов;
• цистерн;
• контейнеров;
• дверей складских помещений с диаметром отверствий запорных узлов пломбируемого объекта не менее 5,4 мм.

ЗПУ «ТП 2800-02» состоит из корпуса с запирающим механизмом и гибкого стержня (каната), жестко закрепленного одним концом в корпусе и механизма фиксации каната с помощью закрутки.

На корпус ЗПУ наносится следующая маркировка:

• наименование ЗПУ;
• индивидуальный контрольный знак из семи цифр;
• год выпуска;
• наименование предприятия-изготовителя.

Принцип работы ЗПУ «ТП 2800-02»

Гибкий стержень (канат) ЗПУ последовательно пропускается через отверстия запорных узлов пломбируемого объекта, образуя петлю, способную затягиваться до минимального размера.

Пломбирование производится вручную без вспомогательного инструмента.

Снятие ЗПУ производится перекусыванием гибкого стержня (каната) тросорезами (кусачками).

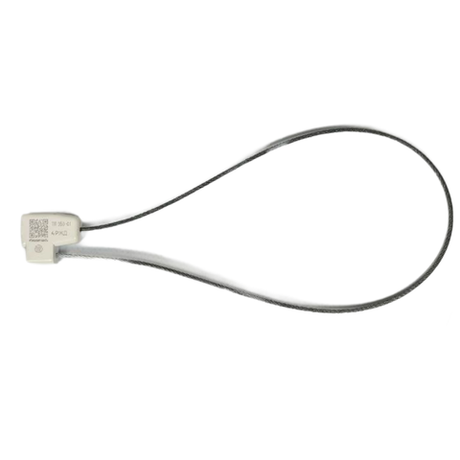

ЗПУ «ТП 350-01»

Изготовитель: ООО «ТРАНС-ПЛОМБИР»
Тип: специализированные ЗПУ

Конструкция ЗПУ «ТП 350-01»

Моноблочное запорно-пломбировочное устройство «ТП 350-01» является универсальным устройством для запирания и пломбирования:

• автофургонов;
• цистерн;
• дверей складских помещений с диаметром отверствий запорных узлов пломбируемого объекта не менее 2,5 мм.

«ТП 350-01» состоит из корпуса с запирающим механизмом и гибкого стержня (каната), жестко закрепленного одним концом в корпусе.

На корпус ЗПУ наносится следующая маркировка:

• наименование ЗПУ;
• индивидуальный контрольный знак из семи цифр;
• год выпуска;
• наименование предприятия-изготовителя.

Принцип работы ЗПУ «ТП 350-01»

Гибкий стержень (канат) ЗПУ последовательно пропускается через отверстия запорных узлов пломбируемого объекта, образуя петлю, способную затягиваться до минимального размера.

Пломбирование производится вручную без вспомогательного инструмента.

Снятие ЗПУ производится перекусыванием гибкого стержня (каната) тросорезами (кусачками).
